产品系列
NO.1 产品介绍:

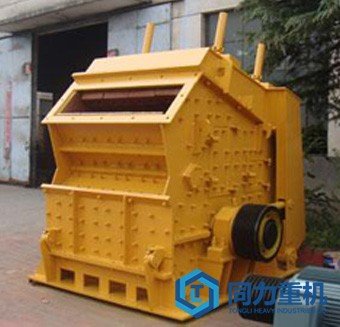

PF反击式破碎机可对抗压强度不超过350MPa的各种矿石、岩石(如花岗岩、大理石、石灰石)等物料进行粗、中、细碎作业,广泛应用于公路、铁路、水利、电力、建筑等行业建设用砂石料的生产。
NO.2 结构原理:
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出
石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。
1、产品形状呈立方体,粒形好;
2、排料粒度大小可调,简化破碎流程;
3、高铬板锤,抗冲击、耐磨损,且冲击力大;
4、无键连接,检修方便,经济可靠;
5、结构紧凑,机器刚性强。
规格参数:
型号 | 规格 (mm) | 进料口 尺寸(mm) | 大进料 边长(mm) | 处理量 (t/h) | 电机 功率(kw) | 重量 (t) | 外形 尺寸(mm) |
Model | Rotor Size (mm) | Feed Opening Size (mm) | Max. Feeding Size (mm) | Capacity (t/h) | Motor Power (kw) | Weight (t) | Overall Dimension (mm) |
PF-1007 | ø1000×700 | 400×730 | 250 | 15-50 | 37-55 | 9.5 | 2400×1560×2660 |
PF-1010 | ø1000×1050 | 400×1080 | 300 | 50-80 | 55-75 | 13.2 | 2440×2250×2630 |
PF-1210 | ø1250×1050 | 400×1080 | 300 | 70-130 | 110-132 | 16.5 | 2700×2340×2870 |
PF-1214 | ø1250×1400 | 400×1430 | 300 | 90-180 | 132-160 | 19.5 | 2700×2695×2900 |
PF-1315 | ø1320×1500 | 860×1520 | 350 | 120-250 | 180-260 | 24.8 | 2860×2800×3050 |
PF-1320 | ø1320×2000 | 860×2030 | 500 | 160-350 | 300-375 | 30 | 2870×3350×309 |
