产品系列
NO.1 产品介绍:

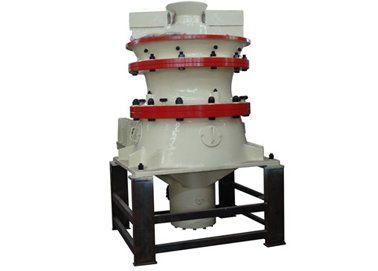

PYG系列圆锥破碎机广泛应用于矿山、冶金、建筑、水泥及砂石等行业,适用于各种岩石的中、细碎作业,如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、砂岩、河卵石等。
PYG系列圆锥破碎机的破碎过程是在定锥衬板和作旋摆运动的动锥衬板之间完成的。电动机通过三角带驱动破碎机的水平轴,水平轴通过伞齿轮带动偏心轴承座转动,偏心轴承座驱动主轴沿破碎机顶部关节轴承作旋摆运动。安装于主轴之上的动锥衬板和固定在上机架上的定锥衬板形成不断变化的破碎腔,当石料通过破碎机上部的给料斗进入破碎腔,随着主轴周期性的旋摆运动破碎腔不断变化,从而完成石料的破碎作业,破碎后的碎石通过破碎机下部排料口排出。
1、主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程;
2、冲程、摆频与破碎腔形的**组合,使该机比弹簧圆锥破碎机产量提高40%以上;
3、高摆频、大冲程以及高能量的输入,物料在破碎腔内层压破碎,产品中立方体含量明显提高。
4、液压调整排料口尺寸,便于远程控制产品粒度,省工、省事;
5、易损件更换方便,彻底摆脱了弹簧圆锥破碎机更换易损件时填料的麻烦;
6、圆弧锥齿轮的使用,使设备运行更加稳定、噪音更小、传动效率更高;
7、液压保护,过载后破碎腔自动复位。
型号 | 功率 | 冲程 | 腔形 | 给料口 | 不同排料口尺寸(mm)下的生产能力(t/h) | 外形尺寸 | 重量 | ||||||||
(kW) | (mm) | 尺寸(mm) | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | (L×W×H)(mm) | (t) | ||
PYG100 | 75 | 21 | C | 140 | 45-65 | 55-75 | 65-85 | 85-105 | 2970×1940×3280 | 10.8 | |||||
M | 120 | 30-50 | 40-60 | 50-70 | 60-80 | ||||||||||
F | 100 | 20-40 | 30-50 | 40-60 | 50-70 | ||||||||||
90 | 27 | C | 130 | 70-90 | 80-100 | 90-110 | 100-120 | ||||||||
M | 120 | 50-70 | 60-80 | 70-90 | 80-100 | ||||||||||
F | 100 | 35-55 | 45-65 | 55-75 | 65-85 | ||||||||||
PYG200 | 132 | 26 | C | 190 | 110-130 | 130-150 | 170-190 | 190-210 | 3340×2200×3630 | 19.5 | |||||
M | 170 | 75-95 | 90-110 | 110-130 | 150-170 | ||||||||||
F | 130 | 50-70 | 60-80 | 70-90 | 90-110 | 125-145 | |||||||||
160 | 34 | C | 190 | 130-150 | 150-170 | 190-210 | 210-230 | ||||||||
M | 170 | 90-110 | 110-130 | 130-150 | 170-190 | ||||||||||
F | 130 | 60-80 | 75-95 | 90-110 | 110-130 | 150-170 | |||||||||
PYG300 | 200 | 31 | C | 200 | 185-205 | 225-245 | 255-275 | 280-300 | 290-310 | 3950×2480×3820 | 37.6 | ||||
M | 190 | 120-140 | 155-175 | 185-205 | 215-235 | 240-260 | 250-270 | ||||||||
F | 170 | 90-110 | 100-120 | 125-145 | 150-170 | 180-200 | 200-220 | ||||||||
250 | 38 | C | 200 | 225-245 | 265-285 | 290-310 | 310-340 | 330-350 | |||||||
M | 190 | 150-170 | 185-205 | 225-245 | 255-275 | 280-300 | 290-310 | ||||||||
F | 170 | 110-130 | 130-150 | 155-175 | 185-205 | 215-235 | 240-260 | ||||||||
PYG550 | 280 | 39 | C | 250 | 280-300 | 340-360 | 380-400 | 430-450 | 470-490 | 490-510 | 4890×2750×4230 | 62 | |||
M | 235 | 195-215 | 230-250 | 280-300 | 320-340 | 360-380 | 420-440 | ||||||||
F | 210 | 140-160 | 170-190 | 180-200 | 220-240 | 260-280 | 290-310 | ||||||||
315 | 44 | C | 250 | 330-350 | 400-420 | 440-460 | 500-520 | 540-560 | 570-590 | ||||||
M | 235 | 240-260 | 280-300 | 340-360 | 380-400 | 430-450 | 490-510 | ||||||||
F | 210 | 150-170 | 195-215 | 230-250 | 280-300 | 320-340 | 360-380 |
注:技术参数如有变动,恕不另行通知。
