产品系列
NO.1 产品介绍:

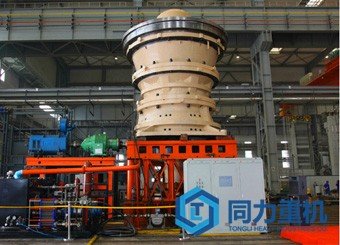

旋回破碎机(Gyratory Crushers)广泛应用于冶金、建材、化工和水电部门等行业,它是粗碎矿石或岩石的主要设备之一,具有破碎比大、生产能力高、产品粒度均匀等特点。我公司设计制造旋回破碎机已有五十多年的历史,其产品从PXZ 0506到PXZ 1623已形成系列。产品规格齐全、设计先进、性能可靠、工作平稳、能耗低。深受国内外用户的欢迎。
旋回破碎机由传动、机座、偏心套、破碎圆锥、中架体、横梁、原动、油缸、液压、滑车、电气和干、稀油润滑等部分组成。电动机经皮带轮和圆锥齿轮带动偏心套转动,当偏心套转动时就带动破碎圆锥绕破碎机中心作旋摆运动。从而使破碎圆锥表面时而靠近时而离开固定圆锥表面,使给入破碎腔内的物料不断受到挤压和弯曲作用而被破碎。被破碎的物料靠自重从破碎腔底部排出。
NO.3 技术优势:
我公司生产的旋回破碎机均为液压支承结构。破碎机启动前,首先打开油泵向缸内充油,当破碎圆锥上升到工作位置后,关闭截止阀,同时停止油泵。这种结构的破碎机可方便地调整排矿口尺寸,使用户获得满意的产品粒度和产量。当非破碎物落入破碎腔时造成破碎力增加,系统油压也随之增高,油缸内的油被压入蓄能器中,从而使破碎圆锥下降,排矿口增大,排除非破碎物。非破碎物排出后,在蓄能器的作用下,油经单向节流阀比较缓慢地压入油缸中,从而使破碎圆锥很平稳地自动复位。当非破碎物尺寸过大不能通过排矿口排出时,系统油压继续升高达电接点压力表调定值时,控制系统可自动停止主电机,以保证设备安全。
同力重机的旋回破碎机有PXZ(重型)、PXQ(轻型)和PXF(引进)三个系列,其中PXZ系列用于破碎中等或中等以上硬度的各种物料;PXQ系列用于破碎中等或中等以下硬度的各种物料;PXF系列用于大型露天矿山和选矿厂。
型号规格说明
PXZ系列参数表
型号规格 | 给矿口尺寸 | 排矿口尺寸 | 大给矿尺寸 | 排矿口调整范围 | 产值 |
PXZ 0506 | 500 | 60 | 420 | 60~75 | 140~170 |
PXZ 0710 | 700 | 100 | 580 | 100~130 | 310~400 |
PXZ 0909 | 900 | 90 | 750 | 90~120 | 380~510 |
PXZ 0913 | 130 | 130~160 | 625~770 | ||
PXZ 0917 | 170 | 170~190 | 815~910 | ||
PXZ 1216 | 1200 | 160 | 1000 | 160~190 | 1250~1480 |
PXZ 1221 | 210 | 210~230 | 1560~1720 | ||
PXZ 1417 | 1400 | 170 | 1200 | 170~200 | 1750~2060 |
PXZ 1422 | 220 | 210~230 | 2160~2370 | ||
PXZ 1618 | 1600 | 180 | 1350 | 180~210 | 2400~2800 |
PXZ 1623 | 230 | 210~240 | 2800~3200 |
PXZ系列参数表
型号规格 | 破碎圆锥 | 主电机 | 润滑站 | 冷却水 | 备注 | |||
型号 | 功率kW | 转速r/min | 电压V | |||||
PXZ 0506 | 1200 | JR128-10 | 130 | 585 | 380 | 40 | 3 | |
PXZ 0710 | 1400 | JR136-8 | 145 | 730 | 3000 | 40 | 3 | |
PXZ 0909 | 1650 | JR137-8 | 210 | 735 | 380 | 63 | 3 | |
PXZ 0913 | ||||||||
PXZ 0917 | ||||||||
PXZ 1216 | 2000 | JRQ158-10 | 310 | 590 | 6000 | 125 | 6 | |
PXZ 1221 | ||||||||
PXZ 1417 | 2200 | JRQ1510-10 | 430 | 590 | 3000 | 125 | 6 | |
PXZ 1422 | ||||||||
PXZ 1618 | 2500 | JRQ158-10 | 310 | 590 | 6000 | 125 | 6 | 双机传动 |
PXZ 1623 | 双机传动 |
PXQ系列参数表
型号规格 | 给矿口尺寸 | 排矿口尺寸 | 大给矿尺寸 | 排矿口调整范围 | 产量 | 破碎圆锥底部直径 | 主电机 | 润滑站 | 冷却水 | 备注 | |||
型号 | 功率 | 转速 | 电压 | ||||||||||
PXQ 0710 | 700 | 100 | 580 | 100~120 | 200~240 | 1200 | JR128-10 | 130 | 585 | 380 | 40 | 3 | |
PXQ 0913 | 900 | 130 | 750 | 130~150 | 350~400 | 1400 | JR136-8 | 145 | 730 | 3000 | 40 | 3 | |
PXQ 1215 | 1200 | 150 | 1000 | 150~170 | 720~815 | 1650 | JR137-8 | 210 | 735 | 380 | 63 | 6 |
(注:产量以矿石假比重1.6t/m3计)
